AWSでNAT構成を自前で用意する

現時点ではAWSで新たにNAT Gatewayが用意されており、簡単にNAT構成が建てられますが、VPNに課金されるので、自前で復讐も兼ねてNATインスタンスを作成する工程を忘れないように記載しておきます。

docs.aws.amazon.com

料金 - Amazon VPC | AWS

Public Subnetの構築

1. VPCの作成

サービス > VPC > VPCの作成

f:id:tatsu_tora:20160201233409p:plain

項目 設定値 説明
ネームタグ my-vpc 分かりやすい名前を設定
CIDRブロック 10.0.0.0/16 VPCのアドレス範囲を設定(例で10.0.0.0/16を設定し以下これに沿って説明)
テナンシー デフォルト シングルテナントの専用ハードウェアのVPCインスタンスを実行できる

2. Public Subnetの作成

サブネット > サブネットの作成

f:id:tatsu_tora:20160201234140p:plain

項目 設定値 説明
ネームタグ public-subnet 分かりやすい名前を設定
VPC 作成したVPCを選択 このサブネットに使用するVPC
アベイラビリティゾーン us-east-a1 このサブネットが存在するアベイラビリティゾーン。自動的に選択する場合は指定なし
CIDRブロック 10.0.0.0/24 サブネットのアドレス範囲を設定。ブロックのサイズは/16~/28の間

3. Internet Gatewayの作成

インターネットゲートウェイ > インターネットゲートウェイの作成

ネームタグに分かりやすい名前を設定

4. Internet Gatewayのアタッチ

  1. 3で作成したInternet Gatewayを選択
  2. VPCにアタッチを選択
  3. 1で作成したVPCを選択
  4. 状態がattachedになればOK

5. ルートテーブルの作成

ルートテーブル > ルートテーブルの作成

f:id:tatsu_tora:20160201235746p:plain

項目 設定値 説明
ネームタグ public-subnet 分かりやすい名前を設定
VPC 作成したVPCを選択 このルートテーブルに使用するVPC

6. ルートテーブルにInternet Gatewayを追加

  1. 5で作成したルートテーブルを選択
  2. 下タブのルートを選択
  3. 編集を選択
  4. 送信先を0.0.0.0/0、ターゲットを4で作成したInternet Gatewayを選択
  5. 保存

f:id:tatsu_tora:20160202000233p:plain

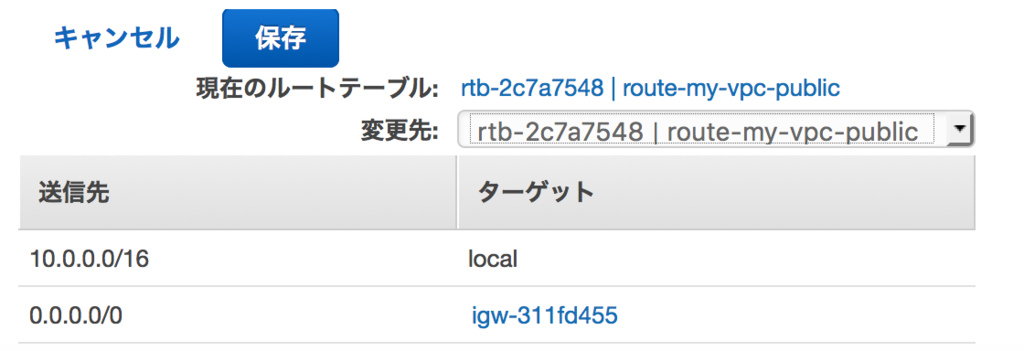

7. Public Subnetにルートテーブルを設定

  1. 2で作成したPublic Subnetを選択
  2. 下メニューのルートテーブルを選択
  3. 編集を選択
  4. 変更先に5で作成したルートテーブルを選択

f:id:tatsu_tora:20160202000601p:plain

Private Subnetの構築

1. Private Subnetの作成

サブネット > サブネットの作成

項目 設定値 説明
ネームタグ private-subnet 分かりやすい名前を設定
VPC 作成したVPCを選択 このサブネットに使用するVPC
アベイラビリティゾーン us-east-a1 このサブネットが存在するアベイラビリティゾーン。自動的に選択する場合は指定なし
CIDRブロック 10.0.1.0/24 サブネットのアドレス範囲を設定。ブロックのサイズは/16~/28の間

2. NATインスタンスの作成

EC2 > インスタンスの作成

  1. コミュニティAMIからnatを検索
  2. AMIを選択
  3. インスタンスタイプの選択
  4. インスタンス詳細の設定

    ネットワークで作成したVPCを選択
    サブネットにPublic Subnetを選択

  5. ストレージは特に変更なし(お好みに合わせて)
  6. タグに分かりやすい名前を設定
  7. セキュリティグループの作成

    SSH : 10.0.0.0/16
    SSH : my ip(connection用)
    HTTP : 10.0.0.0/16
    HTTPS : 10.0.0.0/16

以上の設定で作成

ソース/宛先チェックの無効化

  1. 作成したインスタンスを選択
  2. アクション > ネットワーキング > 送信元/送信先の変更チェック
  3. 無効化する

3. Elastic IPの割当

Elastic IP > 新しいアドレスのの割り当て > 関連付ける

作成したIPの選択 > アクション > アドレスの関連付け

f:id:tatsu_tora:20160202003013p:plain

インスタンスに2で作成したNATインスタンスを指定して関連付ける

4. Private Route Tableの作成

VPC > ルートテーブル > ルートテーブルの作成

項目 設定値 説明
ネームタグ private-subnet 分かりやすい名前を設定
VPC 作成したVPCを選択 このルートテーブルに使用するVPC

5. ルートテーブルにNATインスタンスを追加

  1. 4で作成したルートテーブルを選択
  2. 下タブのルートを選択
  3. 編集を選択
  4. 送信先を0.0.0.0/0、ターゲットを2で作成したNATインスタンスを選択
  5. 保存

6. Private Subnetにルートテーブルを設定

  1. 1で作成したPublic Subnetを選択
  2. 下メニューのルートテーブルを選択
  3. 編集を選択
  4. 変更先に4で作成したルートテーブルを選択

Private Network内にインスタンスを作成

インスタンスの詳細

  • VPCに作成したVPCを選択
  • サブネットはPrivate Subnetを選択

セキュリティグループ

インバウンド

タイプ ポート 送信元
HTTP 80 10.0.0.0/16
HTTPS 443 10.0.0.0/16
SSH 22 10.0.0.0/16

アウトバウンド

タイプ ポート 送信元
ALL Traffic ALL 0.0.0.0/0

疎通確認

NATへSSH接続

$ ssh -i <ec2-user-key> ec2-user@<Elastic IP>

インターネット接続確認

$ ping google.com
$ curl google.com

Private Instance へSSH接続

$ ssh -i <ec2-user-key> ec2-user@<Private IP>

インターネット接続確認

$ ping google.com
$ curl google.com

ハマった部分

主にセキュリティグループの設定で、Private Subnet(10.0.1.0/16)に設定しており、Private Instanceでネットワークに接続が出来なくて半日ぐらいハマってしまったorz

ネットワークの復讐をしないとな...
